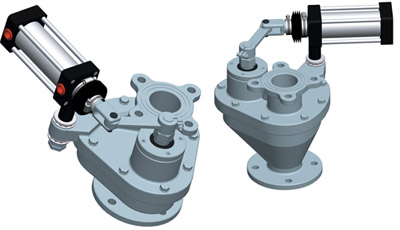

耐磨陶瓷旋转平衡阀
（注：此产品为专利产品，仿冒必究，专利号：ZL200620074565.5）
（本企业通过ISO9001：2000认证） |
|
主要适用于发电厂干灰系统气、渣的进出料做启闭之用，也适用于矿山、造纸、石化等有磨损、腐蚀的粉尘、水、油、蒸汽等介质在管边上的启闭之用。PG双闸气锁耐磨陶瓷阀具有密封性能好、耐高温、耐磨性强、启动轻松、无卡灰及积灰现象、使用寿命长等特点。
|
 |
- 耐磨陶瓷旋转平衡阀产品主体采用铸钢、铸铁、耐磨陶瓷组合而成
- 使用温度≤250°C。
- 执行机构公称压力为0.4～0.6Mpa，阀门公称压力为1Mpa
- 也可根据用户要求定制。
|
旋转平衡阀的安装说明：
欢迎您选用本公司专利产品。为了延长使用寿命，提高工作效益，本阀门在安装时尽量做到直立安装。在条件不允许的情况下要45度装。如倒装或水平装的情况下，必须延长空送时间，避免阀体积灰。
本阀门返回迅号采用进口电感磁性开关二线制，通过负载本迅号线可适应直流，交流均可。“安装迅号见图”
安装、使用要点
1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当，法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
|

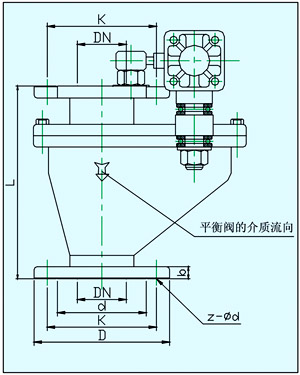

耐磨陶瓷旋转平衡阀外形尺寸、连接尺寸以及配制执行器型号表
| 通径mm |
连接尺寸 |
外形尺寸及配制执行器(mm) |
| DN |
D |
D1 |
b |
Z-d |
L |
H |
FQGA |
| 50 |
160 |
125 |
15 |
4-Ф18 |
200 |
464 |
80﹡65 |
| 65 |
180 |
145 |
15 |
4-Ф18 |
220 |
516 |
80﹡80 |
| 80 |
195 |
160 |
16 |
8-Ф18 |
250 |
632 |
100﹡95 |
|
| |
